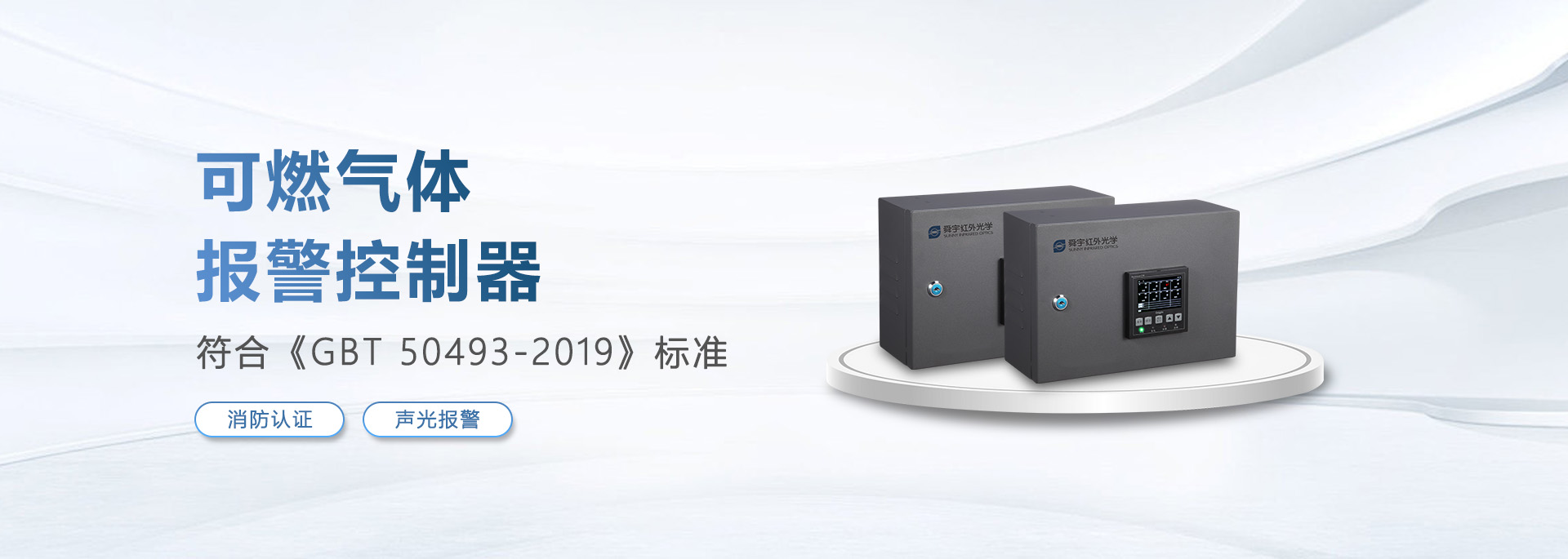

H8001B系列-可燃气体报警控制器

H8001B是针对石化、冶金、医药、电力和城市燃气等行业开发的一款高性价比的可燃气体报警控制器。控制器采用壁挂安装，可以与本公司生产的BYQ-H9006A可燃气体探测器配合使用，可检测甲烷等烷烃类可燃气体。安装开口尺寸为标准96X96方式，便于安装和维护。

技术参数

下载完整目录

技术指标	产品参数
安装方式	壁挂式
工作电压	主电源 220VAC，50~60Hz 控制器电源 24VDC 50W(最大) 备用电源 18VDC 50W(最大)
工作温度	(-10~50)℃
工作湿度	(10~95)%RH
工作压力	(86~106)kPa
工作压强	(800~1200)mbar
信号输入	控制器有1回路8个地址点，探测器是4线制MODBUS总线
声报警	蜂鸣器声音报警，在1米处声压级>70dB(A计权)，按“消音”键可消音
光指示	控制器有4个LED发光二极管(3米处可清晰辨别)，分别指示：主电、备电、报警、故障；主电：绿色/黄色LED指示灯指示主电状态；主电正常：绿色长亮；主电故障：黄色闪烁；备电：绿色/黄色LED指示灯指示备电状态；备电正常：绿色长亮；备电故障：黄色闪烁；报警：红色LED指示灯指示报警状态，分低限和高限报警；报警：闪烁；故障：黄色LED指示灯闪烁，指示故障状态
输出信号	控制器有 RS485 Modbus数字通讯输出，可及时向消防控制室图形显示装置等设备发送报警、故障等信息
输出信号	控制器有3组继电器(SPST单刀单掷)，额定输出为2A/220VAC或2A/30VDC：低限报警A1继电器---低限报警时动作；高限报警A2继电器--- 高限报警时动作故障F继电器---故障(或故障报警)时动作
基本功能及显示界面	4个LED灯也可指示控制器当前状态(电源、有无低限、高限报警和故障报警)；每一地址点气体探测器都有两段报警：低限、高限报警设置点用户可调，满量程可调(高限>低限)；量程及单位：选择范围 0~100 %LEL；控制器可探测并报出每一地址点探测器故障
接线规格和传输距离	探测器接线规格：四芯，线径0.75~1.5mm2，推荐用1.5mm2；传输距离：24V时接探测器的负载电阻为13欧姆
历史记录	低限报警(A1)、高限报警(A2)、故障报警(F)，各1000条(最近)
功耗	每一地址点负载功率：≤3W
